Význam a funkce skupin

Síť reality sdružuje aktiva do skupin, které vychází z typu aktiva (v jedné skupině jsou aktiva typu osoby, v druhé typu místnosti, v třetí typu počítače, atd.). Při prohlížení sítě reality může nastat případ, kdy budete chtít sdružovat některá aktiva podle vlastních kritérií nebo podle vámi zvolených parametrů.

Můžete například vytvořit skupinu, která je průřezem mezi těmito typy. Může se jednat například o skupinu zastupující nějaký tým. Do této skupiny lze přidat jak osoby a místnosti, tak i počítače.

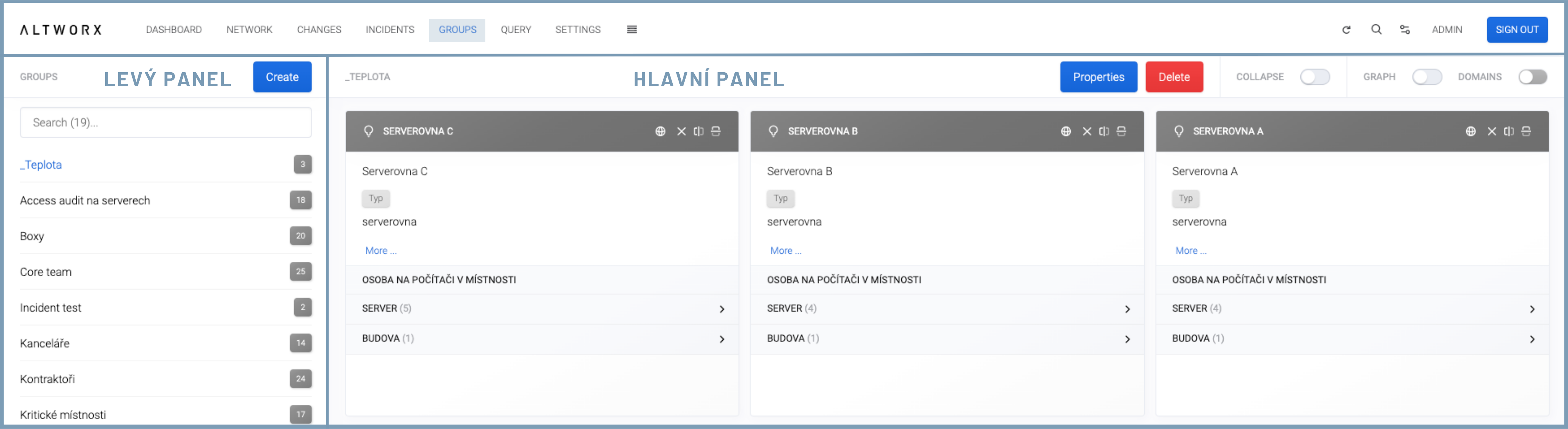

K vytváření vlastních skupin se dostanete kliknutím na položku GROUPS v horní liště aplikace. Stránka, která se vám otevře, je rozdělena na levý a hlavní panel.

Levý panel

V levém panelu můžete najít tlačítko Create, prostřednictvím kterého vytvoříte vlastní skupinu. Pod ním je pak umístěno filtrování již vytvořených skupin a jejich seznam.

Hlavní panel

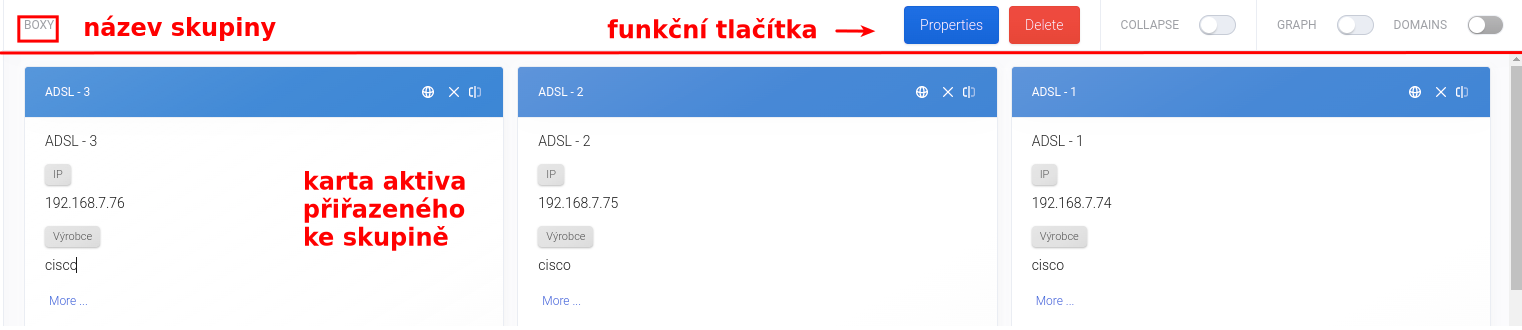

Hlavní panel je uveden horní lištou s funkčními tlačítky Properties pro úpravy vlastností skupiny a Delete pro smazání skupiny. Vedle těchto tlačítek jsou umístěny posuvníky pro nastavení zobrazení: Collapse pro skrytí detailů o aktivech, Graph pro zobrazení aktiv v grafu a Domains pro vykreslení domén kolem aktiv. Pod lištou pak můžete vidět karty aktiv, které jsou přiřazené k právě otevřené skupině.

Vytvoření nové skupiny

K tomuto účelu slouží modré tlačítko Create v levém panelu. Po kliknutí na něj se vám otevře formulář, kam je nutné zadat jméno skupiny (Name). Pro bližší popis skupiny slouží pole Description. Jeho vyplnění není povinné.

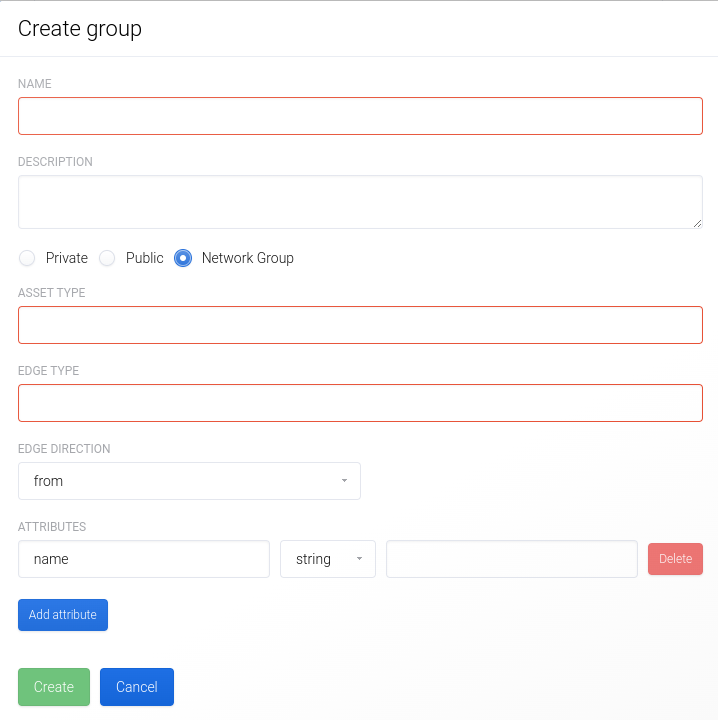

Založení skupiny a současně vytvoření nového aktiva

Každá skupina má svůj typ se zřetelem na status soukromí. Typy mohou být následující:

Private - soukromá skupina - vidí ji pouze uživatel, který ji vytvořil, nevidí ji ani administrátor, tento status je nastaven jako výchozí
Public - veřejná skupina - vidí ji každý uživatel,
Network Reality - veřejná skupina, která v síti reality vystupuje jako nové aktivum

V případě typu Network Reality je potřeba vyplnit pole:

Asset Type - nově vytvořené aktivum bude správně zařazeno do sítě reality, přiřadíte-li k němu typ aktiva, pod který spadá, např. /assets/monitoring,
Edge Type - dále je nutné specifikovat typ hrany, kterou se na nové aktivum navážou aktiva, jež jsou součástí skupiny, tím určíte vztah mezi aktivy, typem může být např. obsahuje (contains).

Dále můžete vyplnit nepovinná pole, která nově vytvořené aktivum blíže specifikují.

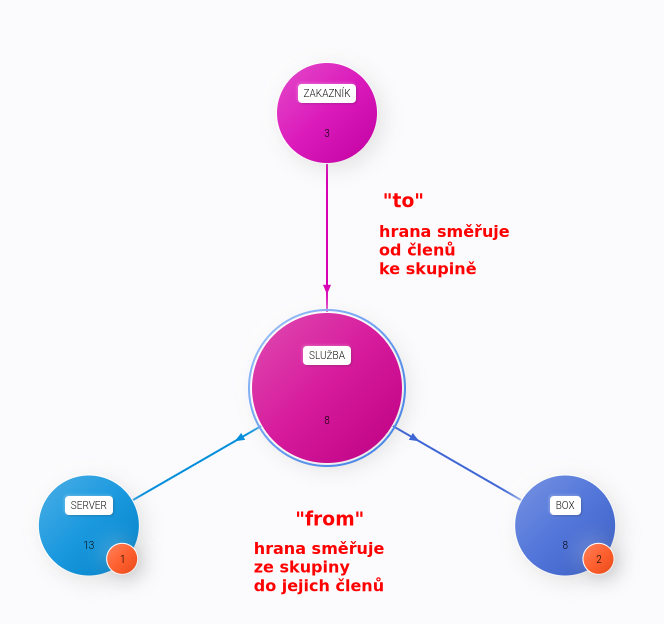

Edge direction - zde můžete určit směr hrany:
- from - hrana jde ze skupiny do jejich členů,
- to - hrana jde od členů do skupiny.

Attributes - informace o vlastnostech aktiva, které sem zadáte, budou přiřazeny k aktivu jako dodatečné atributy. Po dokončení procesu tvorby nové skupiny se v síti reality ukáže tato skupina jako nové aktivum. Kliknutím na něj se vám otevře pravý panel, kde uvidíte jednotlivé atributy vypsány. Atributy mohou sloužit také jako dodatečné informace ke scénářům.

Zadáváte zde klíč: název atributu (Name, Weight,…), datový typ a hodnotu. Pokud některou ze zadaných vlastností skupiny nechcete použít, odstraníte ji červeným tlačítkem Delete na konci řádku vybraného atributu.

Po vyplnění všech polí potvrďte vytvoření skupiny tlačítkem Create.

Úprava skupiny

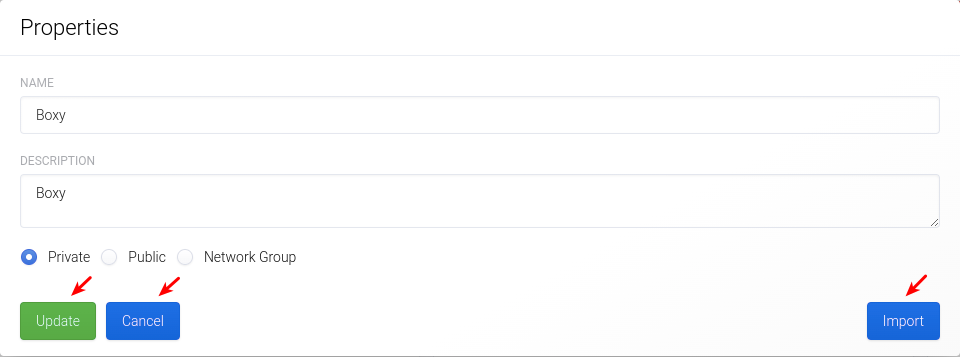

V levém panelu vyberete skupinu, kterou byste chtěli upravit. Po kliknutí na ni, se vám zobrazí tlačítko Properties v horní liště hlavního panelu. Tím se dostanete k úpravám vybrané skupiny. Ty lze uskutečnit pomocí pop-up okna. Je stejné jako když vytváříte novou skupinu, avšak s rozdílem ve funkčních tlačítkách.

tlačítkem Update uložíte provedené změny.
tlačítko Cancel slouží k zavření pop-up okna a návratu k záložce GROUPS.
tlačítkem Import může do skupiny naimportovat aktiva z CSV souboru.

Smazání skupiny

Pokud si přejete celou skupinu odstranit, v levém panelu označíte vybranou skupinu a v horní liště vpravo kliknete na tlačítko Delete. Smazání skupiny má různý dopad podle jejího typu / statusu soukromí.

Private - skupinu vidí jen její zakladatel, její smazání rovněž uvidí jen on,
Public - skupinu vidí všichni uživatelé, smazání zaznamenají také všichni,
Network Group - smazání skupiny zaznamenají všichni uživatelé, projeví se i v síti reality, zmizí aktivum této skupiny

Filtrování

Filtrovací pole umožňuje vyhledávání skupin podle jejich názvu (NAME), popisu (DESCRIPTION) a dalších zadaných parametrů. Se zadávanými znaky je omezována množina výběru. Velikost písmen i diakritika jsou při filtrování ignorovány.

Výpis skupin

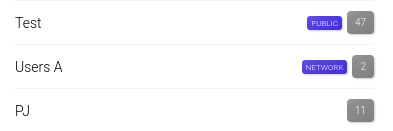

Pod filtrováním v levém panelu najdete řádkový výpis skupin. Zleva doprava můžete vidět název skupiny, typ (status soukromí) a počet členů ve skupině. Kliknutím na konkrétní skupinu se vám zobrazí v hlavním panelu do skupiny přiřazená aktiva. Díky funkcím v tomto panelu můžete skupinu dále upravovat a prostřednictvím karet manipulovat s jejími aktivy.

Výpis již vytvořených skupin v levém panelu

Nastavení zobrazení

Pro snazší přehled o skupině můžete použít posuvníky určené k nastavení zobrazení aktiv ve skupině.

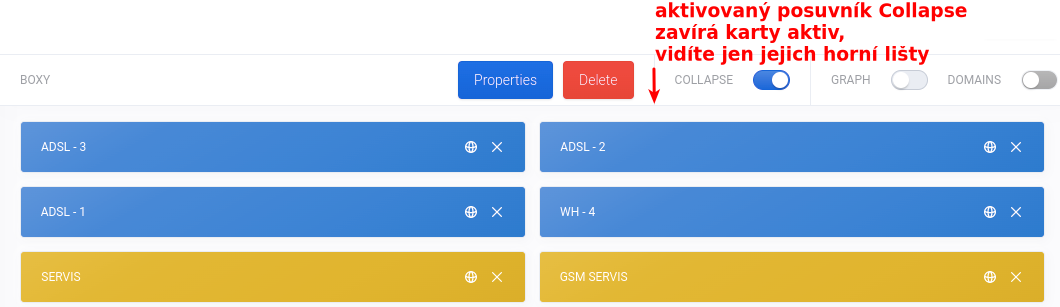

Posuvník Collapse

Aktivujete-li tento posuvník, zavřou se karty přiřazených aktiv a zůstane jen jejich horní lišta s funkčními tlačítky.

Posuvník Graph

Při zapnutí tohoto typu zobrazení se změní horní lišta horního panelu. Přibudou nová tlačítka Add expansions a Discard expansions, zmizí posuvník Collapse. Zobrazení aktiv přiřazených ke skupině se změní z karet na grafové zobrazení aktiv s jejich vzájemnými vztahy. Na první pohled díky hranám vidíte, která aktiva spolu souvisí nebo nesouvisí, kam směřují hrany mezi aktivy.

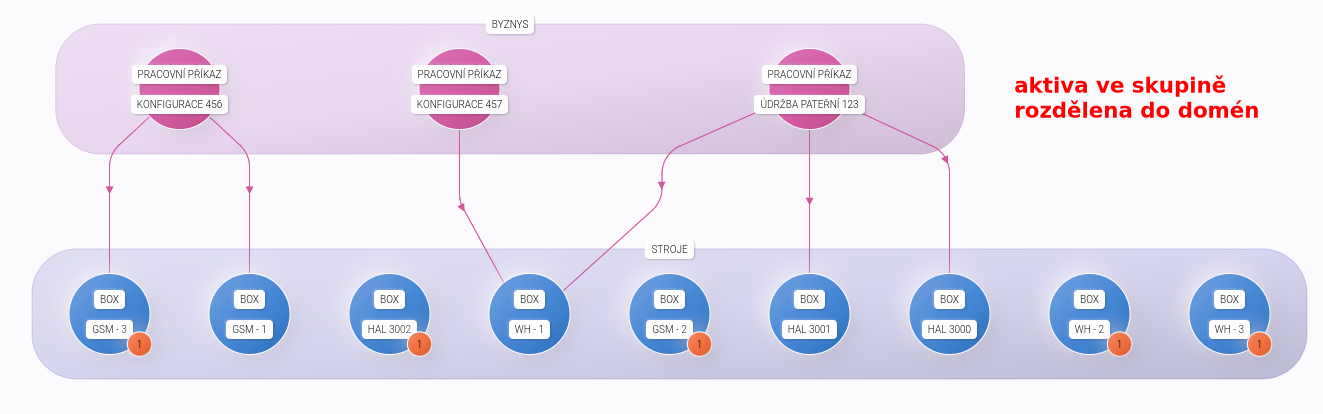

Posuvník Domains

Další posuvník slouží k zobrazením domén okolo aktiv. Aktiva se přeskládají do barevných polí domén, aby jejich zařazení bylo jednoznačné.

Zobrazení aktiv skupiny v kartách

Aktiva s jejich detaily bez vzájemných vztahů je možné zobrazit v podobě karet. Lze tak učinit pomocí vypnutého posuvníku v horní liště GRAPH. Karty zprostředkovávají okamžitý přehled bližších informací o jednotlivých aktivech. Karta má podobné vlastnosti jako pravý panel v záložce NETWORK.

V horní liště karty můžete vidět funkční ikony:

zeměkouli pro zobrazení aktiva v síti reality,
křížek pro odstranění aktiva ze skupiny.

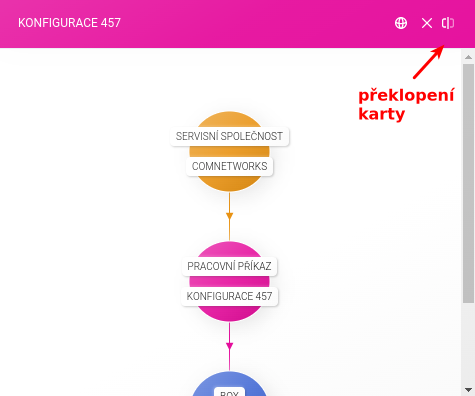

Poslední ikona slouží k překlopení karty na grafové zobrazení okolí aktiva.

Ikona pro vizualizaci okolí aktiva v síti reality

Zobrazení aktiv skupiny v grafu

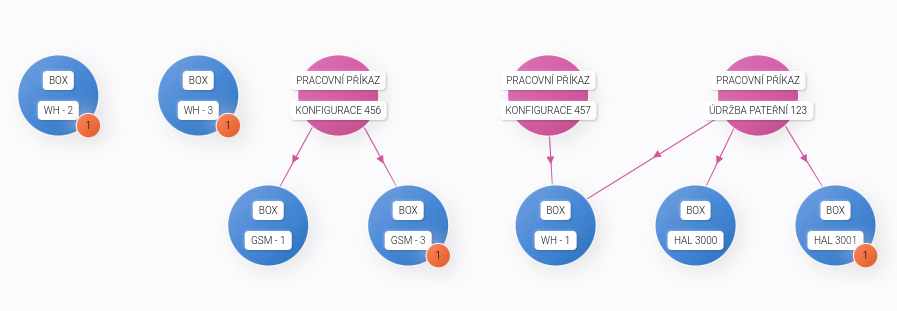

Posuvníkem Graph přepnete zobrazení karet na zobrazení aktiv v grafu. Zde můžete vidět nejen vztahy mezi aktivy ve skupině, ale také vztahy k souvisejícím aktivům v síti reality.

Rozšiřování a zúžování skupiny v grafovém zobrazení

V síti reality mohou v průběhu času přibývat nová aktiva, která souvisí s aktivy již patřícími do skupiny. Neznamená to však, že aktiva, která přibyla pod záložkou NETWORK, budou automaticky přidána také do skupin pod záložkou GROUPS. Do skupin je potřeba je přidat prostřednictvím funkčních ikon a tlačítek.

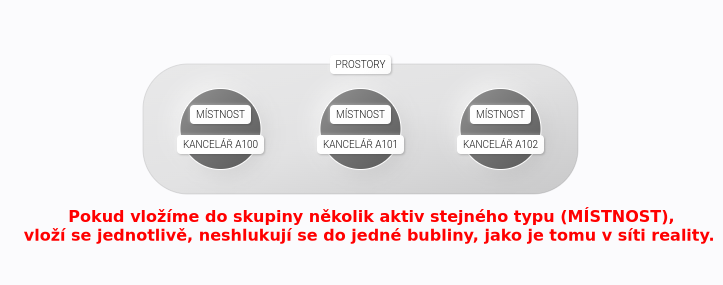

Upozornění: Aktiva zde nejsou shlukována podle typů jako v síti reality.

Pod záložkou GROUPS se neshlukují aktiva stejného typu do jedné bubliny

Pravý panel s funkčními ikonami

Po kliknutí na ikonu (Expand) se zobrazí okolí zvoleného aktiva, které zatím nepatří do skupiny - rozšířené okolí.

Ikona (Collapse) okolí zase zúží na původní zobrazení.

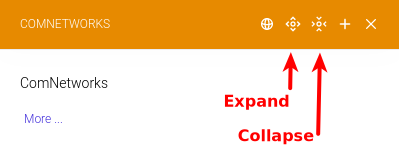

Funkční ikony v pravém panelu pro rozšiřování a zúžování skupiny

Ikona Expand tedy otevírá rozšířené okolí vybraného aktiva. Kliknete-li na aktivum, které není součástí skupiny, přidají se v pravém panelu do horní lišty další funkční ikony (Add to list) a (Remove from view). Ikona znaménka plus slouží pro přidání nově označeného aktiva do skupiny. Poté se mění ikona plus na ikonu minus (Remove from group). Touto ikonou aktivum ze skupiny odstraníte. Ikona křížku slouží k odstranění vybraného aktiva z náhledu.

Funkční ikony v pravém panelu pro přidání aktiva ze skupiny a odstranění aktiva z náhledu

Tlačítka Add expansions a Discard expansions v horní liště

Mají stejnou funkci jako ikony a , avšak nepřidávají aktiva po jednom, ale přidají nebo uberou všechna aktiva z rozšířeného okolí.

Tlačítko Add expansions přidává všechny aktiva ze zobrazeného rozšířeného okolí do skupiny mezi stávající aktiva.

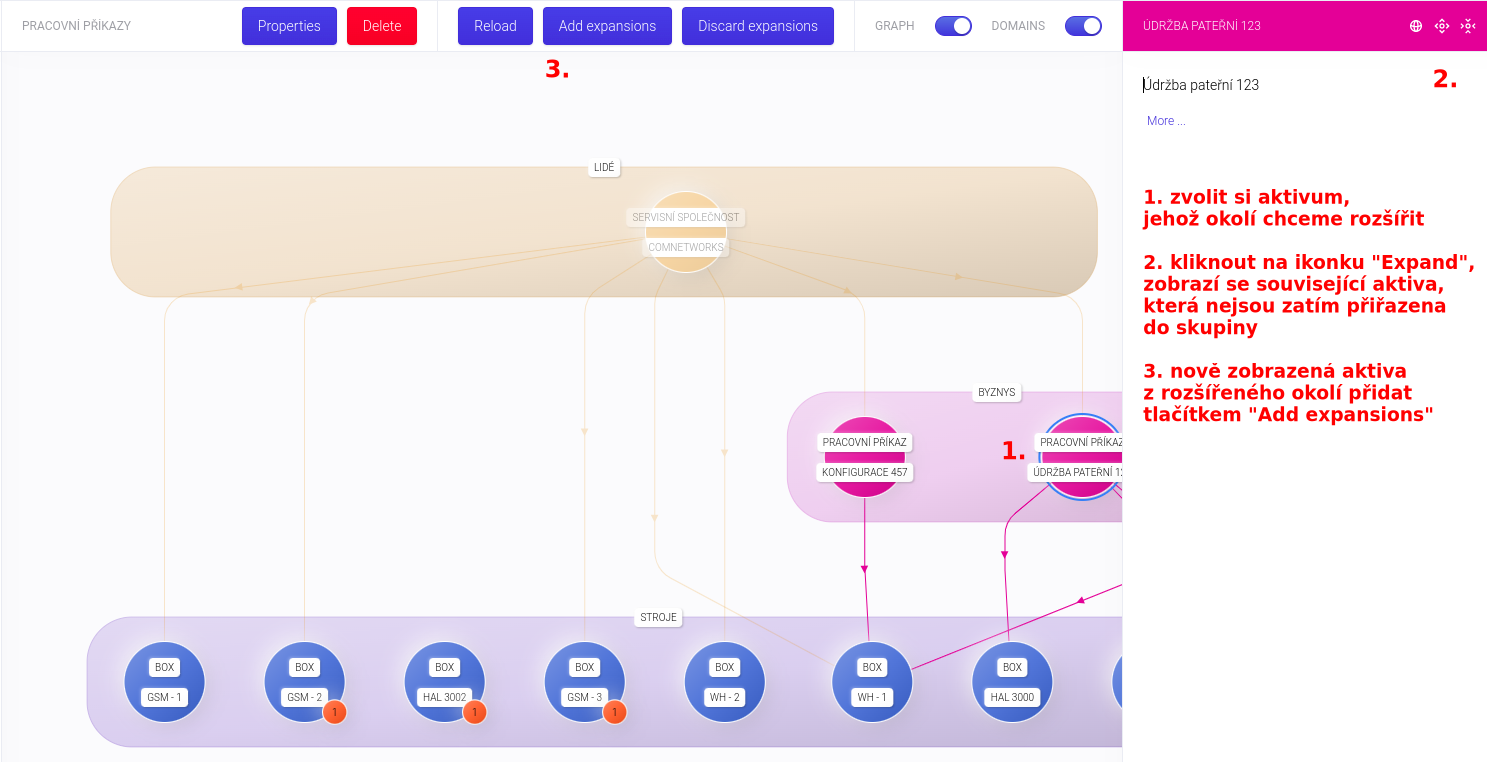

Postup přidávání nových aktiv z rozšířeného okolí
Tlačítko Discard expansions ruší rozšířené okolí a nechává v zobrazení pouze ta aktiva, která do skupiny patří.
