Skupiny v NETWORK
Pod záložkou NETWORK se nachází kompletní síť reality v grafovém zobrazení, které přímo umožňuje vkládání a odebírání aktiv do skupiny. Kliknutím na bublinu se zobrazí pravý panel s funkčními ikonami nahoře. Pro přidávání do skupin slouží ikona . Otevře se pop-up okno, kde kliknete na vybranou skupinu, tím do ní aktiva přidáte. Kliknete-li na ni znovu, aktiva z ní odeberete. Pro práci se skupinami platí postup pro vkládání aktiv do skupiny popsaný zde.
Pro ilustraci uvádíme případ, ve kterém chceme vytvořit skupinu všech místností, kde je umístěna serverovna a kde je například nutné hlídat optimální teplotu v místnosti. V síti reality vytvořené pro tuto ilustraci vidíme aktiva typu BUDOVA a typu MÍSTNOST. Místnosti, které v této síti reality existují, jsou dvojího druhu: serverovny (v budově Datacentrum) a kanceláře (v budově Centrála). S typem BUDOVA nesouvisí nová skupina přímo, pouze přes místnosti. Pro kontrolu určitých místností (serveroven) vytvoříme novou skupinu s názvem TEPLOTA (název v dolní části bubliny) a typem MONITORING (název v horní části bubliny). Skupinu můžete v síti reality vidět také jako bublinu, kdy nahoře je uvedeno MONITORING a dole 1 (počet aktiv ve skupině).
V záložce GROUPS klikneme na tlačítko Create.

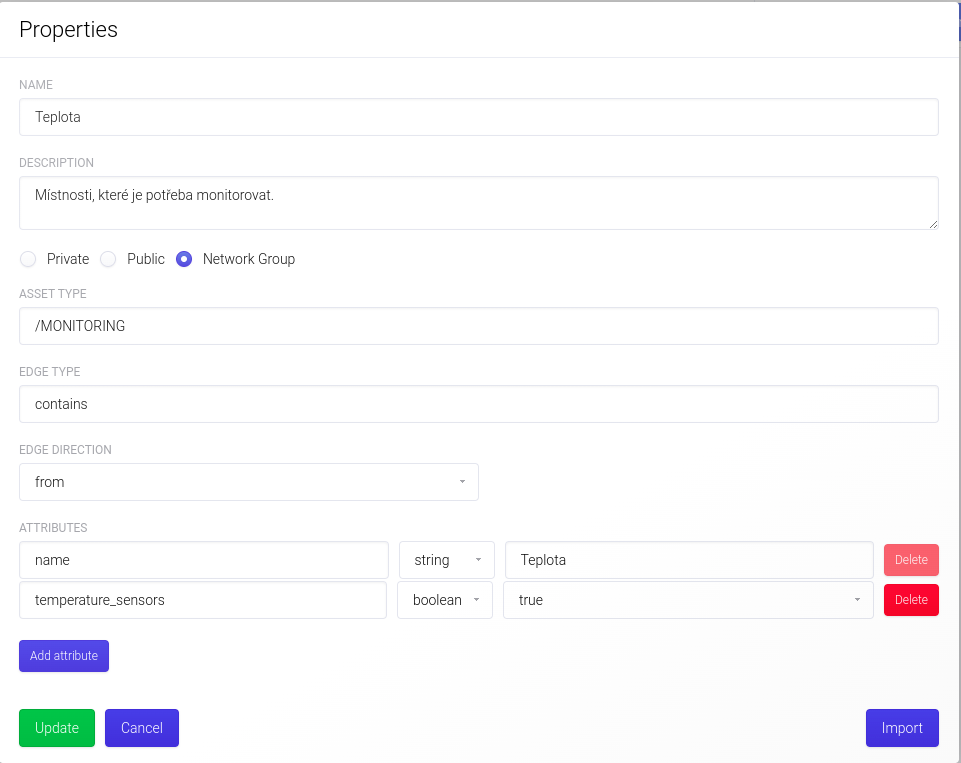

Nové skupině zadáme následující parametry:
-
NAME: Teplota
-
DESCRIPTION: Místnosti, které jsou monitorovány z hlediska optimální teploty.
-
TYP: Network Group
-
ASSET TYPE: /MONITORING
-
EDGE TYPE: contains
-
EDGE DIRECTION: from
-

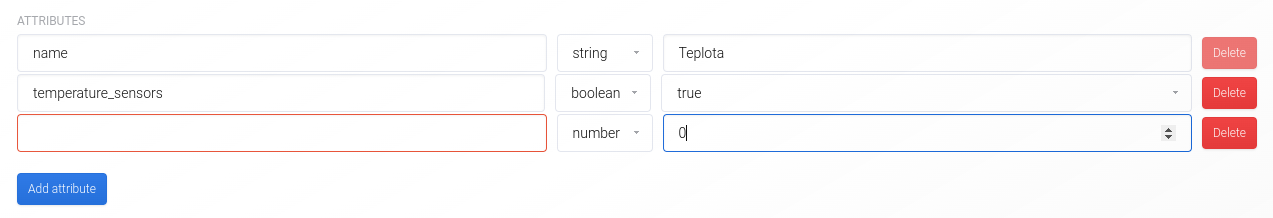

ATTRIBUTES:
name, string, teplota temperature_sensors, boolean, true
Atribut name určuje jméno samotného aktiva, viz dolní polovina bubliny.
Další ilustrativní atribut temperature_sensors upozorňuje na to, že v místnosti jsou umístěny senzory teploty.
- string (textový řetězec): do prázdného pole vepíšete text,
- boolean (parametr, který je pravdivý nebo ne): pod roletkou vyberete hodnotu
true(pravda) nebofalse(nepravda), - number (číselný parametr): šipkou nahoru a dolů měníte číselnou hodnotu parametru.

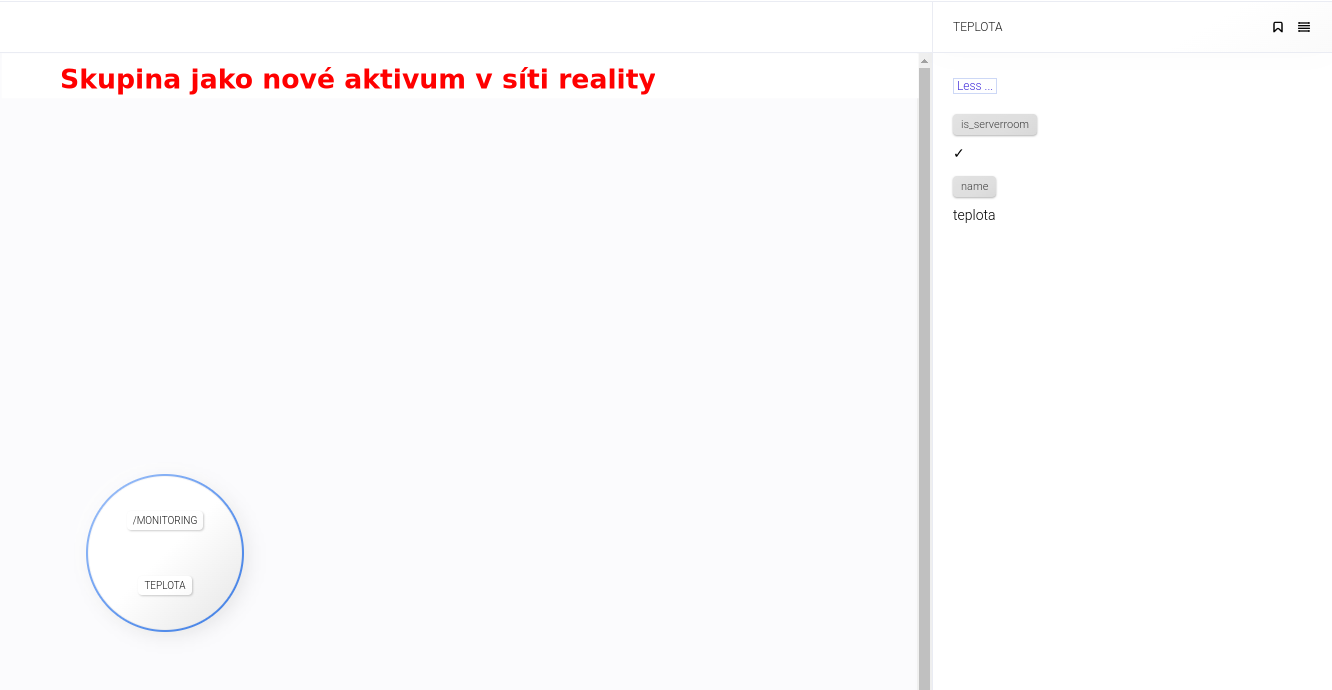

Pokud byl při vytváření skupiny vybrán typ Network Group, projeví se tato skupina v síti reality jako nové aktivum.

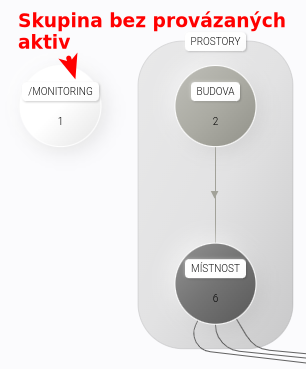

Nově vytvořené aktivum zatím nemá vazby k jiným aktivum.
Chcete-li propojit nové aktivum MONITORING s bublinou MÍSTNOST, abyste zařadili serverovny mezi monitorované místnosti, pak klikněte na aktivum MÍSTNOST.
V pravém panelu se vám vypíší aktiva, která patří pod vybranou bublinu. V tomto případě se jedná o 6 místností (z toho tři kanceláře a tři serverovny).

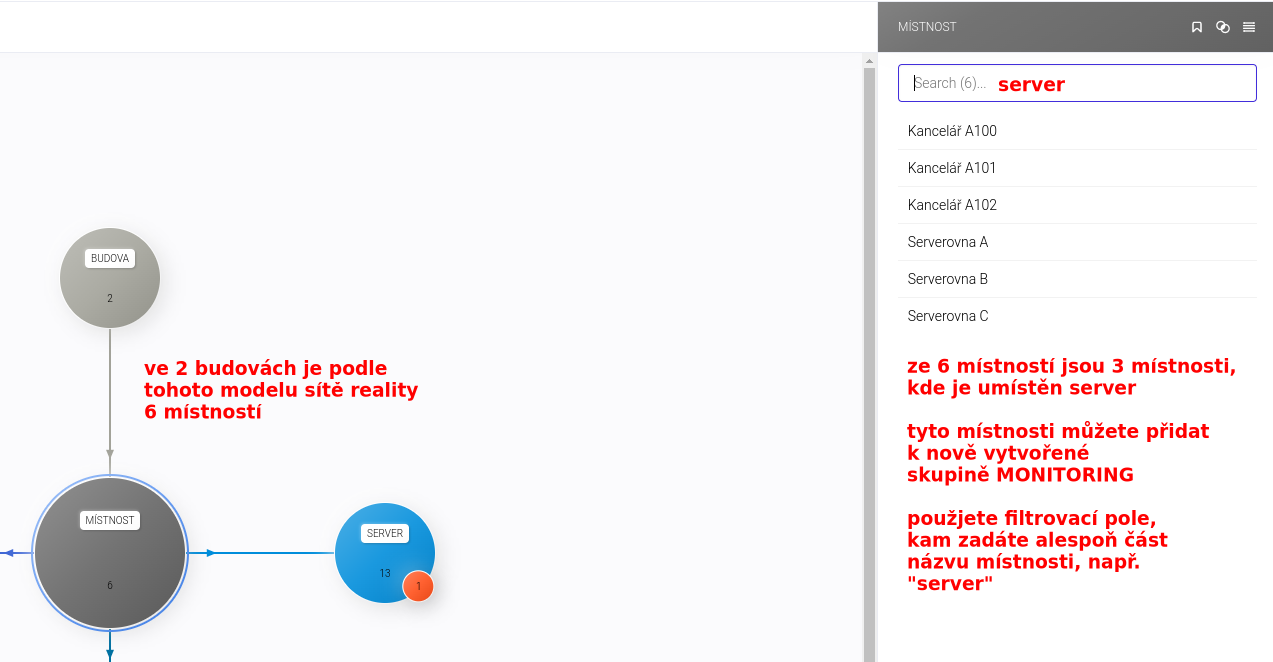

Pomocí filtru vyberete jen serverovny, např. zadáním výrazu server.
Jakmile se vám vyfiltrují pouze místnosti, které hledáte, můžete všechna vyfiltrovaná aktiva současně přiřadit ke skupině prostřednictvím ikony záložky .

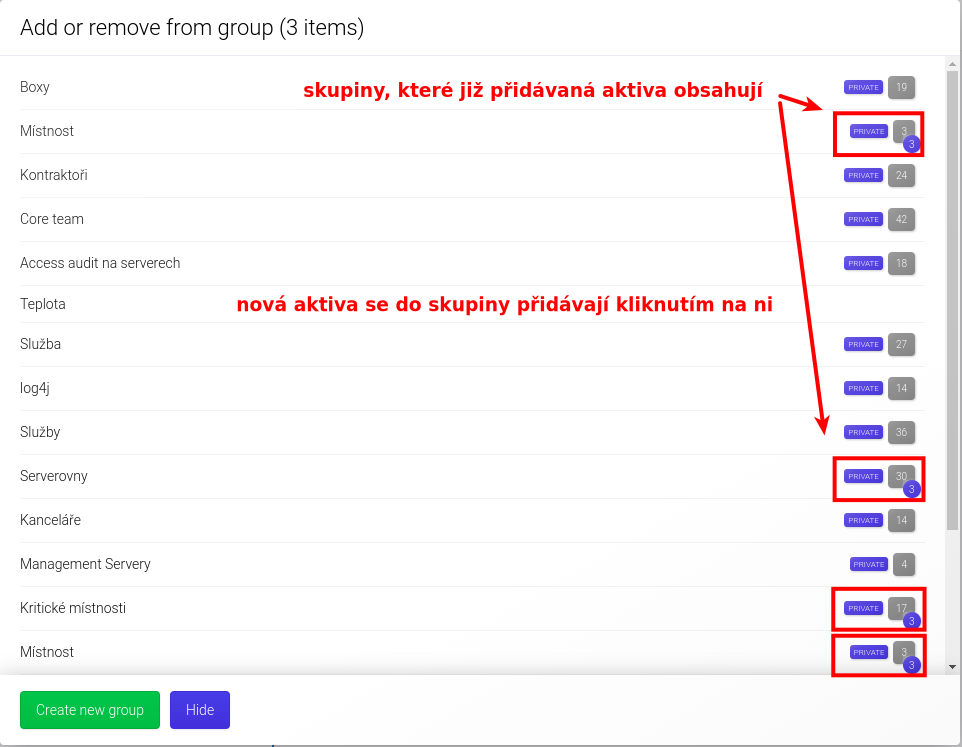

Otevře se vám pop-up okno, kde vidíte, do kterých skupin jsou serverovny již zařazeny. Zvolíte skupinu Teplota. Kliknutím na ni se přidají serverovny i do této skupiny.
Tlačítkem Hide pop-up okno zavřete.

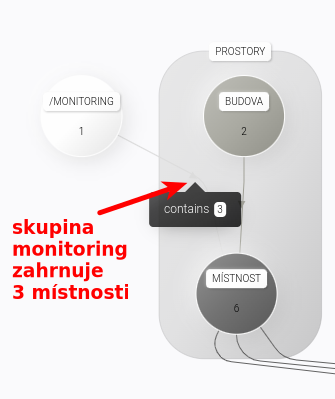

Kliknutím na záložku NETWORK se vrátíte do výchozího zobrazení sítě reality. Zde uvidíte bublinu MÍSTNOST se všemi 6 aktivy. Je zde na první pohled zřetelná i vazba k bublině MONITORING. V této vazbě jsou však prozatím zahrnuta 3 aktiva z 6 (servery). O počtu vazeb vás informuje tooltip hrany.

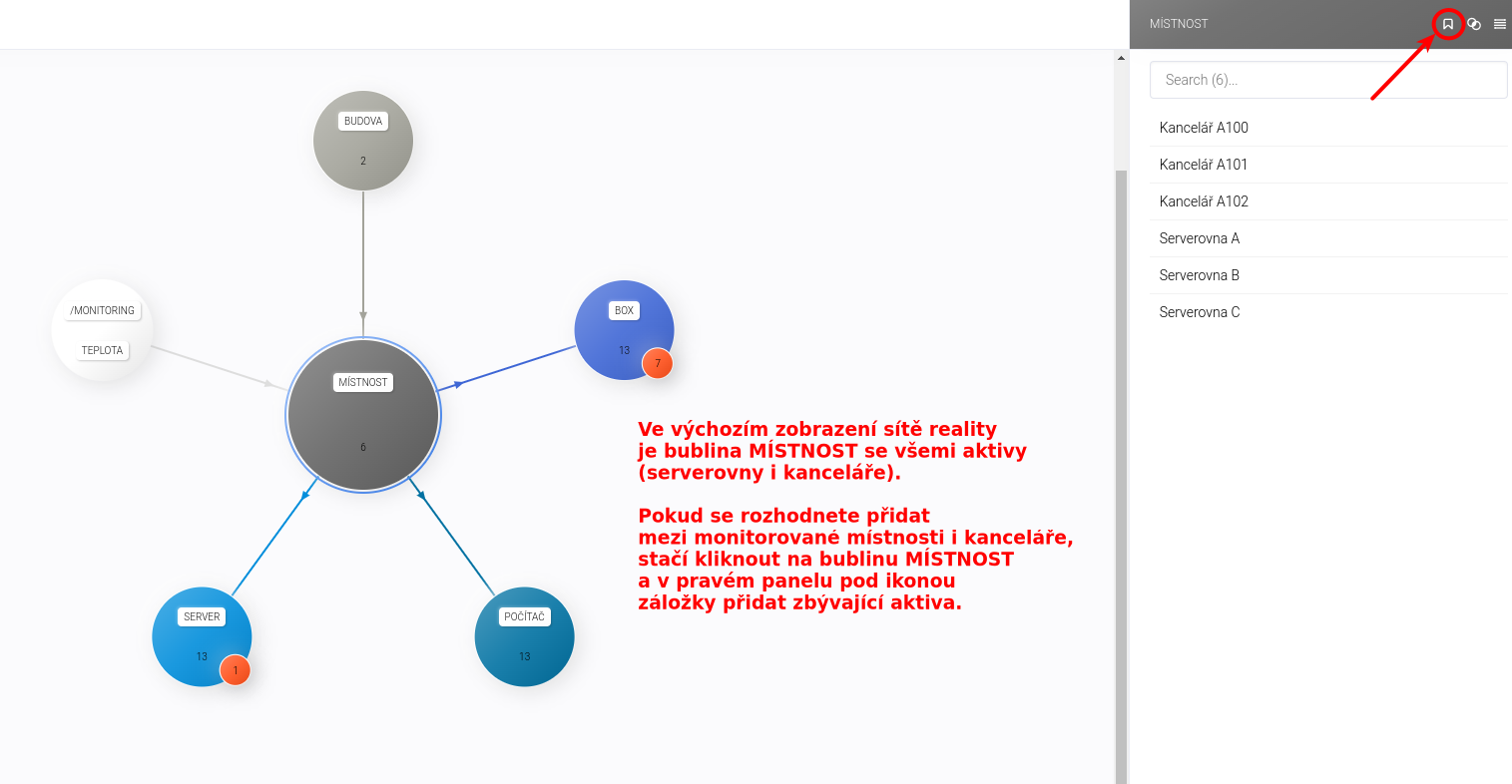

Pokud se rozmyslíte, že chcete monitorovat i ostatní místnosti (kanceláře), kliknete na bublinu MÍSTNOST s číslem 6 v dolní části bubliny. V pravém panelu přidáte potřebná aktiva opět prostřednictvím ikony záložky .

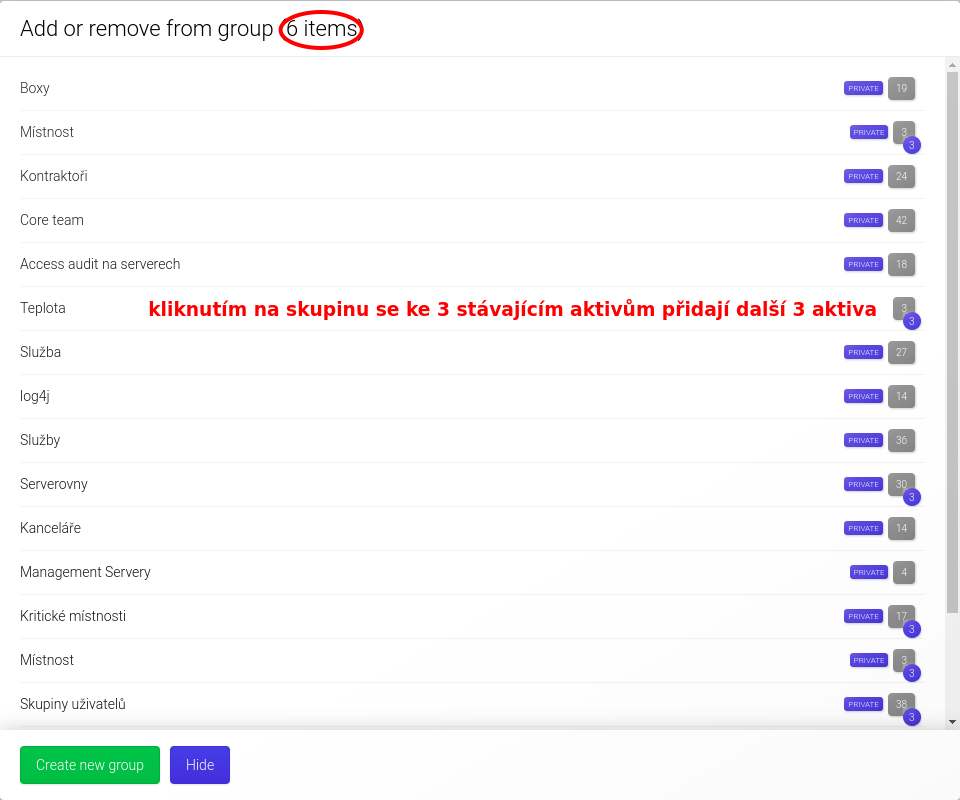

V pop-up okně, které se vám otevře, vyberte opět skupinu Teplota, kliknutím na ni se přidají zbývající 3 místnosti (3 už v ní jsou).
Pro přidávání kanceláří můžete opět použít filtrování v pravém panelu. Zadáte výraz kancelář. Následně se vám vypíší pouze kanceláře. Kliknete-li na ikonu záložky, přidáváte pouze 3 aktiva, nikoliv všech 6. Výsledek u skupiny Teplota by měl být shodný jako když přidáváte všechna aktiva (budou přidána 3 nová aktiva - kanceláře).
