Příklad tvorby Sítě reality

Ilustrace vytvoření sítě reality

Tato kapitola vás provede celým procesem vytvoření sítě reality na konkrétním příkladu výrobního podniku. Ukážeme si postup od prvního aktiva až po výslednou vizualizaci v UI Altworxu – včetně nastavení domén, typů aktiv, hran a skupin.

Kde jsme

Před tím, než začnete v Altworx Modelleru zadávat aktiva, doporučujeme projít kapitolu Vytváření sítě reality, která vysvětluje postup modelování a myšlenkové základy za jednotlivými kroky.

Tip

S pomocí AI asistenta lze dílčí kroky modelování sítě reality v Modelleru ulehčit případně urychlit. Více informací naleznete v kapitole AI asistent.

Krok 1 – Zadání aktiv v Altworx Modelleru

V Altworx Modelleru zadáte nejdůležitější aktéry v podobě aktiv a logických struktur těchto aktiv, které odpovídají jejich významu a organizačnímu členění.

Primární aktiva

Začínáme nejdůležitějším – primárními aktivy. V našem příkladu výrobního podniku jsou primárními aktivy čtyři výrobní procesy:

ID	Název	Popis
`vp1`	VP1 – Výroba primárního produktu	Automatizovaná sériová výroba, nepřetržitý provoz 24/7, kapacita 1 200 ks/den, SLA dodání 48 hodin
`vp2`	VP2 – Skladování a příprava surovin	Zajištění vstupního materiálu pro VP1
`vp3`	VP3 – Finální montáž a kompletace	Navazuje na výstupy z VP1
`vp4`	VP4 – Balení a expedice	Zajištění expedice hotových výrobků odběratelům

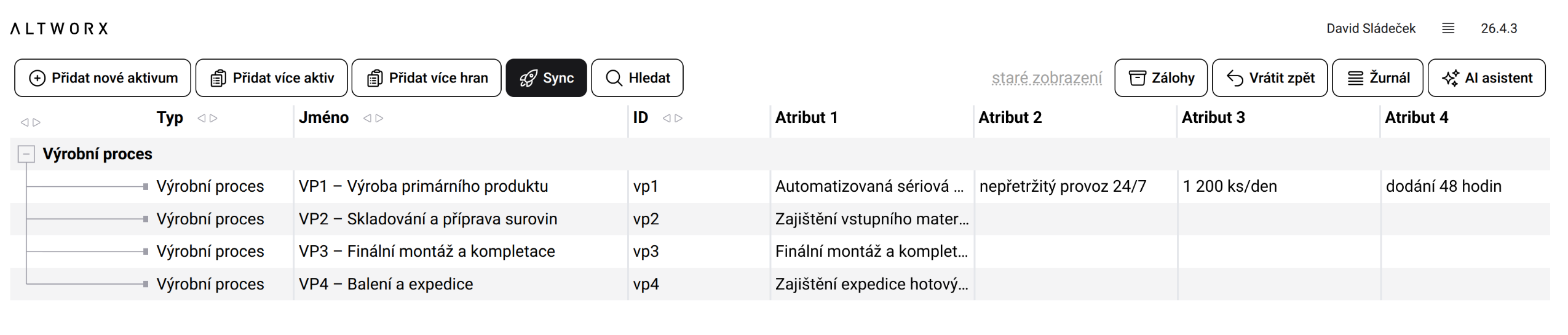

Primární aktiva ukázkového výrobního podniku v Altworx Modelleru

Myšlenkový proces

Všimněte si, že VP1 má vyplněné atributy (Kapacita, SLA, Provoz). V síti reality se stávají kontextem pro vyhodnocování situací: pokud dojde k výpadku, víme přesně, jaký je dopad na kapacitu a jaké SLA je ohroženo.

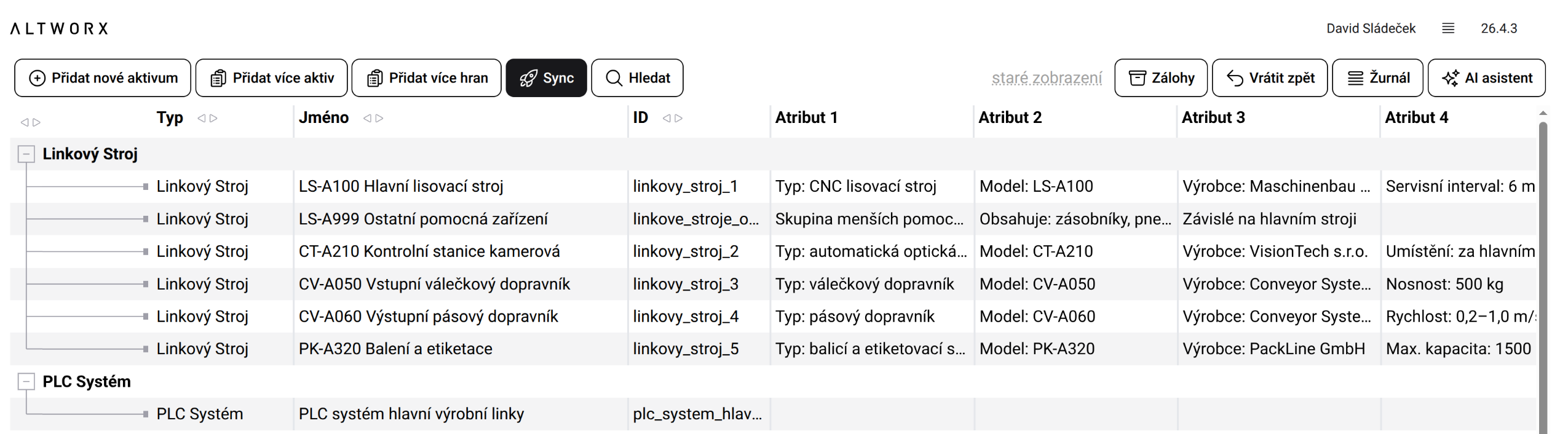

Podpůrná aktiva

Podpůrná aktiva modelujeme v hierarchii, která odráží skutečné organizační a technické členění podniku.

Výrobní linky a stroje:

Výrobní linka A – plně automatizovaná, směnný provoz 3 směny, OEE 82 %
LS-A100 Hlavní lisovací stroj – CNC lisovací stroj, servisní interval 6 měsíců nebo 2 000 motohodin
CT-A210 Kontrolní stanice kamerová, CV-A050 Vstupní válečkový dopravník, CV-A060 Výstupní pásový dopravník, PK-A320 Balení a etiketace

PLC systémy:

Hlavní výrobní linky
Skladovacího provozu
Montážní linky
Balení a expedice

Elektrická infrastruktura (pod Oddělením údržby)

Wlektrická infrastruktura výroby
Hlavní rozvodna VV-1
Rozvaděč NN-R1 výrobní haly

Senzorická síť:

Senzorická síť výroby se třemi senzory (teplota pece, tlak hydrauliky, detekce plynu)

Dodavatelé a materiál:

Dodavatel dílů a surovin
Alpha Industry s.r.o.
Beta Components a.s.
Gamma Materials s.r.o.
Materiál pro VP1

Opatření:

Plán preventivní údržby
Řízení změn konfigurace PLC
Postup řešení poruch
Plán náhradních dodavatelů
Monitoring a havarijní plán napájení
Alarmy a limity senzorické sítě

Tip

Opatření modelujte jako samostatný typ aktiva propojený s příslušnou situací hranou „má" a s oddělením, které jej realizuje, hranou „realizuje". V síti reality pak okamžitě vidíte, které opatření pokrývá kterou situaci a kdo za něj odpovídá.

Lidé

Lidé jsou organizováni hierarchicky pod svá oddělení a mají své příslušné role. Nejprve zadáme oddělení, pak pod ně konkrétní osoby. Osobám pak přidáme pomocí hran příslušné role, které jsou samostatným aktivem.

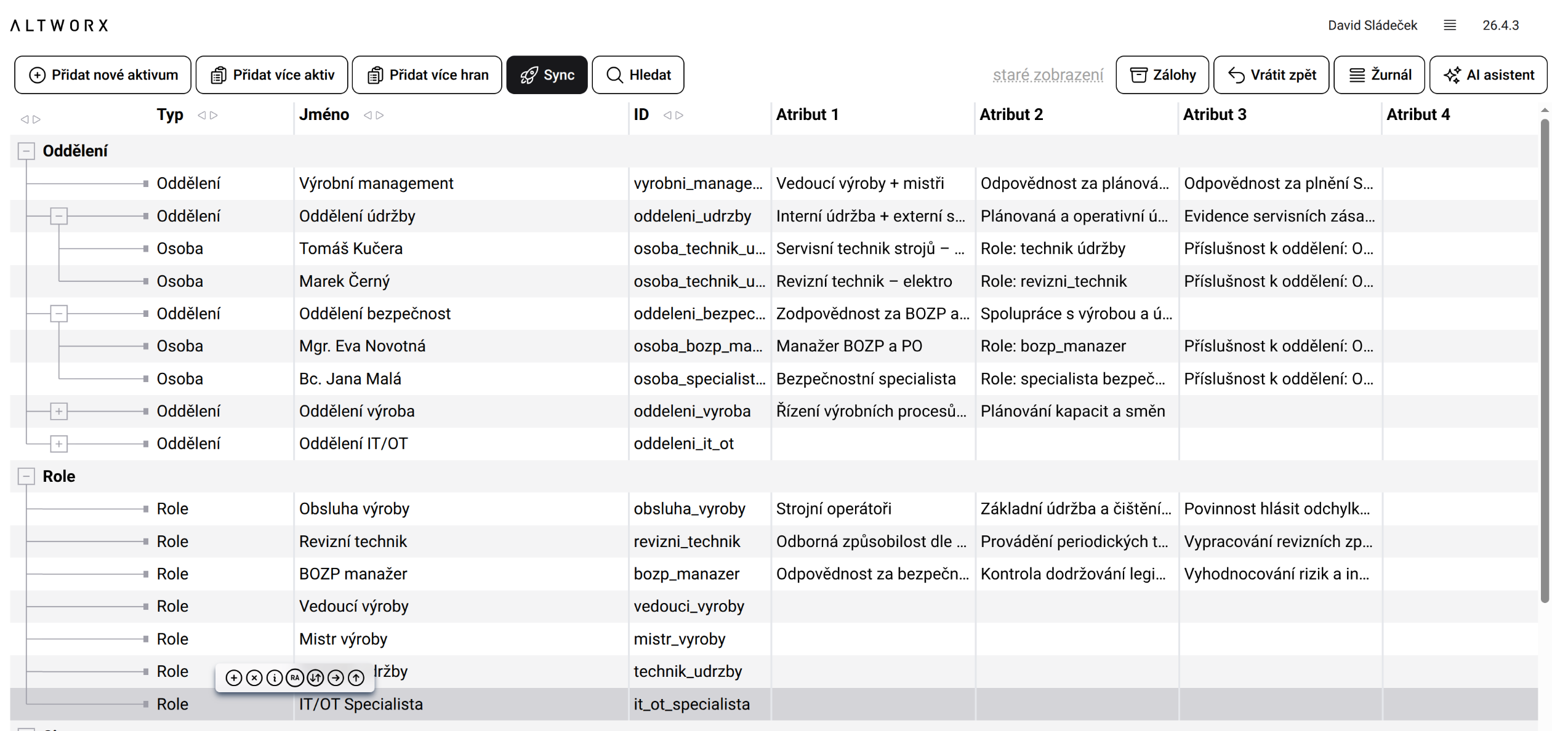

Aktiva osob a rolí ukázkového výrobního podniku v Altworx Modelleru

Oddělení výroba: Ing. Jan Novák (vedoucí výroby), Petr Dvořák (mistr), Karel Svoboda a Martin Procházka (operátoři), Lukáš Beneš (operátor)

Oddělení údržby: Tomáš Kučera (servisní technik), Marek Černý (revizní technik elektro), Bc. Michal Šimek (technik)

Oddělení bezpečnost: Mgr. Eva Novotná (manažer BOZP a PO), Bc. Jana Malá (bezpečnostní specialista), Ing. Klára Veselá (specialista BOZP)

Oddělení IT/OT: Ing. Pavel Král, Jan Král DiS.

Nákupní oddělení: Mgr. Radek Vávra

Výrobní management: Ing. Petra Horáková

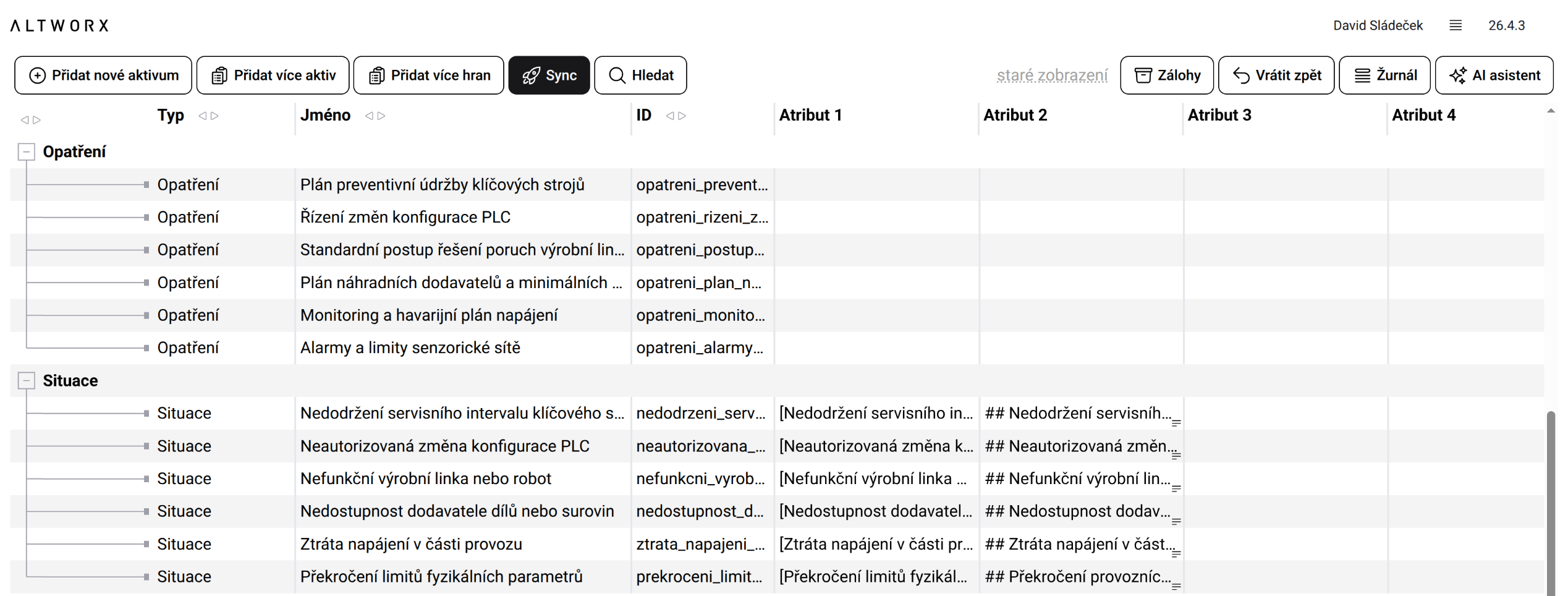

Situace

Do modelu zadáme klíčové situace s odkazem na jejich externí dokumentaci (viz kapitola Přidání linku na externí dokument).

Situace	ID
Nedodržení servisního intervalu klíčového stroje	`nedodrzeni_servisniho_intervalu_klicoveho_stroje`
Neautorizovaná změna konfigurace PLC	`neautorizovana_zmena_konfigurace_plc`
Nefunkční výrobní linka nebo robot	`nefunkcni_vyrobni_linka_nebo_robot`
Nedostupnost dodavatele dílů nebo surovin	`nedostupnost_dodavatele_dilu_nebo_surovin`
Ztráta napájení v části provozu	`ztrata_napajeni_v_casti_provozu`
Překročení limitů fyzikálních parametrů	`prekroceni_limitu_fyzikalnich_parametru`

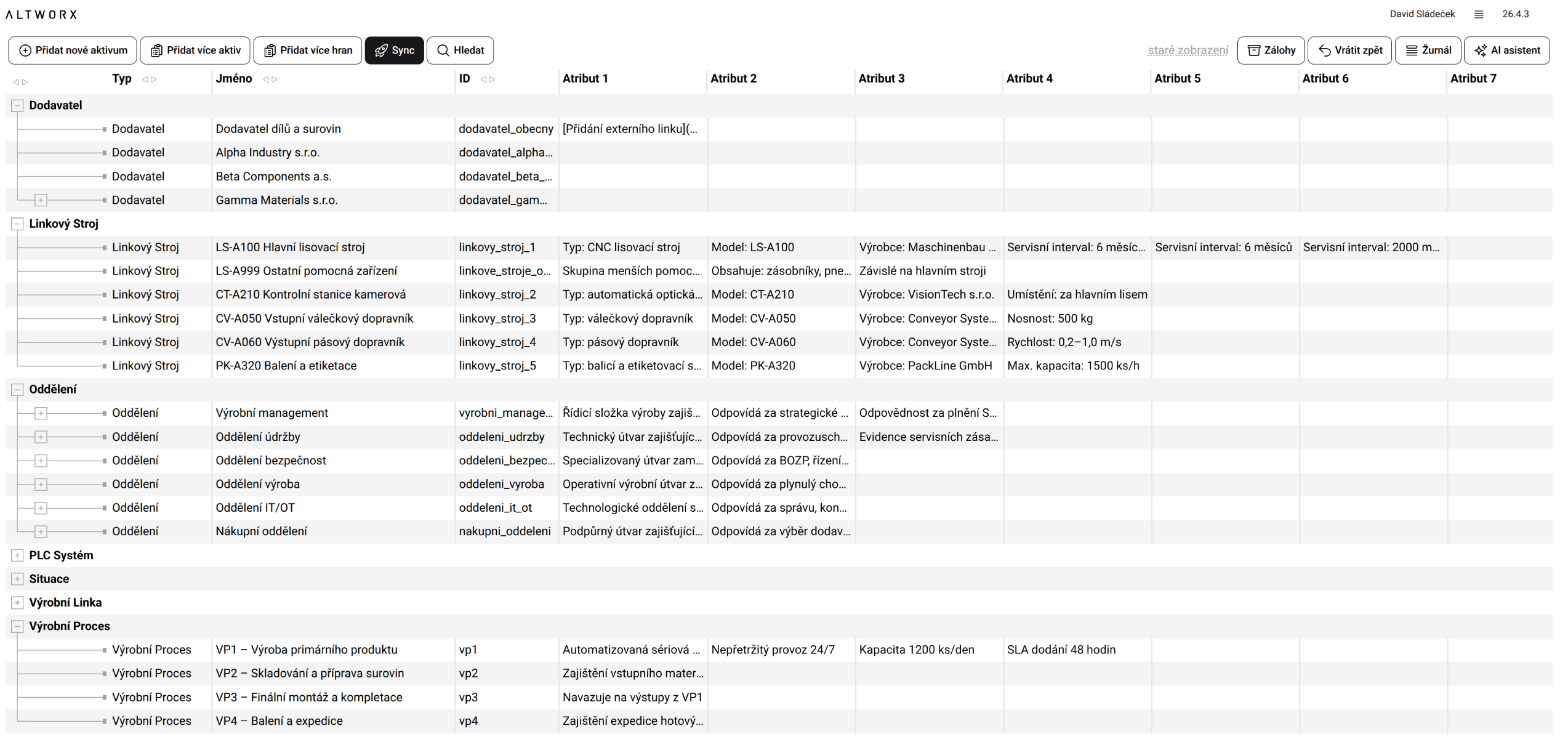

Hierarchie aktiv ukázkového výrobního podniku v Altworx Modelleru

Poznámka

V tomto ukázkovém případě předpokládáme, že celá výroba probíhá v jedné budově bez složitého členění. Pro jiné modelované situace je vhodné přidat aktiva lokací (budovy, místnosti, speciální prostory). Díky tomu lze v síti reality zahrnout nejen logické členění, ale i propojení po stránce fyzického umístění.

Krok 2 – Zadání hran (vazeb mezi aktivy)

Hrany definují vztahy mezi aktivy a tvoří základ sítě reality.

Kde jsme

Přidávání vztahových hran je součástí Modelleru. Zadáváte je přímo ke každému aktivu přes ikonku propojení v tooltipu – není třeba přepínat prostředí.

Tip

Zejména při používání AI Asistenta, pro doplňování hran, zkontrolujte, zda hrany dávají smysl a zda jejich směr odpovídá realitě.

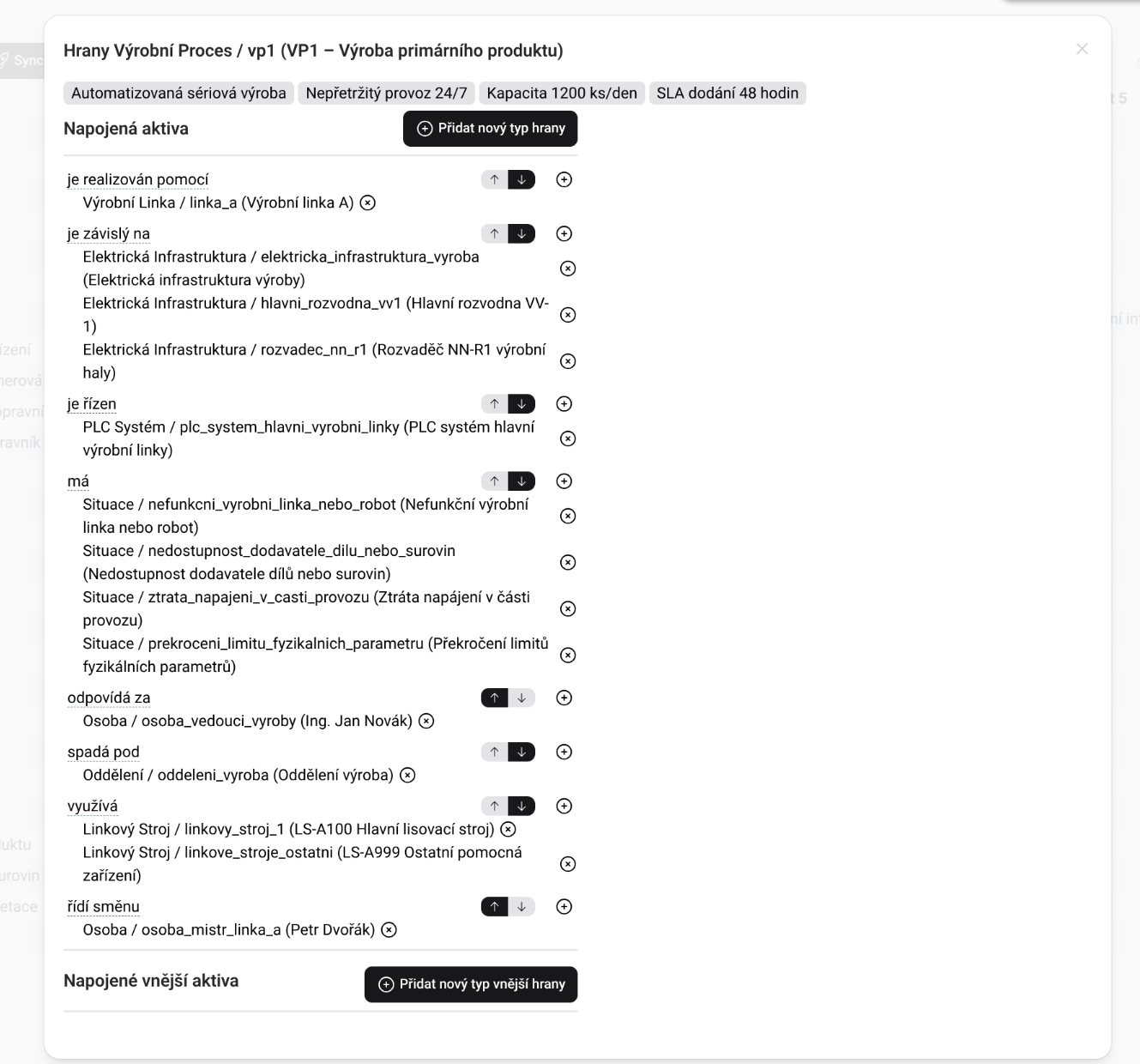

Přehled hran u aktiva VP1 – Výroba primárního produktu

Příklady klíčových hran pro VP1:

Od	Hrana	K
VP1	je realizován pomocí	Výrobní linka A
VP1	využívá	LS-A100 Hlavní lisovací stroj
VP1	je řízen	PLC systém hlavní výrobní linky
VP1	je závislý na	Elektrická infrastruktura výroby
VP1	spotřebovává	Materiál pro VP1
VP1	má	Nedodržení servisního intervalu (situace)

Po zadání hran klikněte na tlačítko Sync vlevo nahoře a přejděte přes odkaz Altworx vpravo nahoře do uživatelského prostředí pod záložku SÍŤ REALITY.

Krok 3 – Nastavení domén v UI Altworxu

Kde jsme

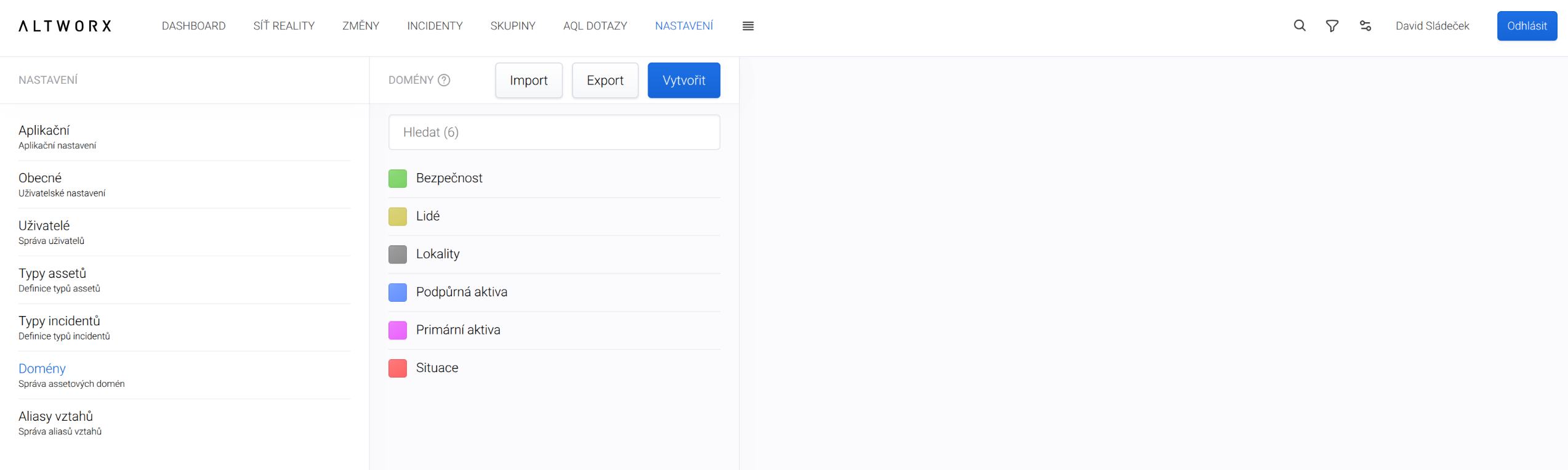

Síť reality je po synchronizaci v „surovém stavu" – všechna aktiva mají stejný vzhled. Nyní ji vizuálně organizujeme pomocí domén. Vizuální úpravy provedete pod záložkou NASTAVENÍ v sekci Domény. Tlačítkem Vytvořit zadáte název, barvu a popis každé domény.

V tomto příkladu jsme vytvořili tyto domény:

PRIMÁRNÍ AKTIVA Výrobní procesy VP1–VP4

PODPŮRNÁ AKTIVA Stroje, linky, PLC, infrastruktura, dodavatelé

LIDÉ Osoby a oddělení

SITUACE Situace

BEZPEČNOST Senzorická síť, opatření

Myšlenkový proces

Domény nejsou jen estetická záležitost – jsou to vizuální skupiny, které čtenáři sítě reality okamžitě sdělují, do jaké kategorie aktivum patří. Správně nastavené domény umožňují i novému uživateli pochopit strukturu firmy bez nutnosti číst popisky každého aktiva.

Krok 4 – Nastavení typů aktiv

V záložce NASTAVENÍ > Typy assetů přiřadíme každému typu aktiva doménu, barvu a ikonu.

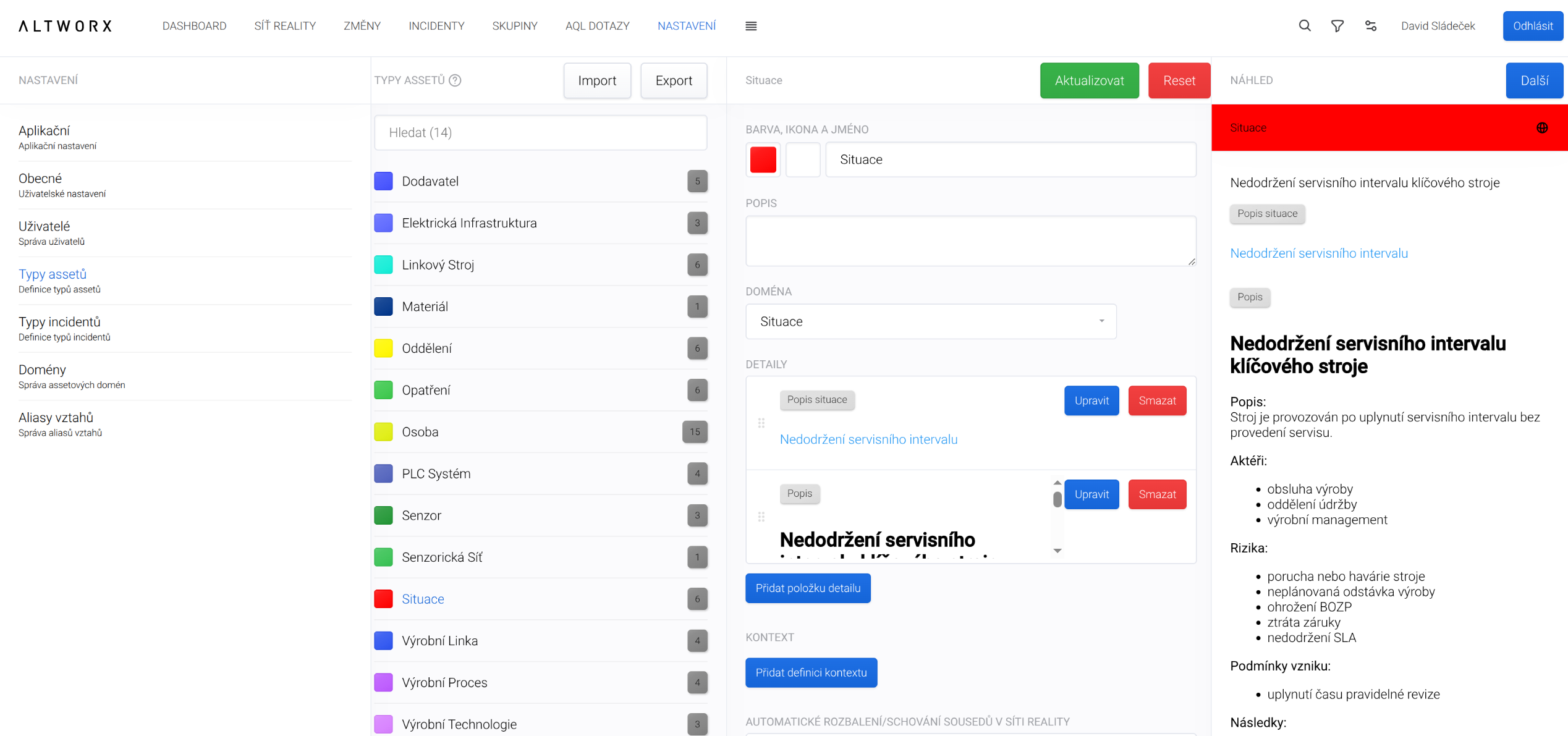

Nastavení typu aktiva v záložce NASTAVENÍ

Kliknutím na vybraný typ otevřete formulář, kde zadáte název, barvu, ikonu a příslušnou doménu. Novou konfiguraci uložte tlačítkem Aktualizovat a potvrďte tlačítkem Potvrdit. Postup opakujte pro všechna aktiva.

Tip

Vybírejte pro typy aktiv odstíny barvy jejich nadřazené domény – bubliny se vizuálně rozčlení, ale zůstanou ve stejné barevné rodině. Například typy Linkový Stroj a Výrobní Linka budou různé odstíny modré v rámci domény PODPŮRNÁ AKTIVA.

Pozor

Změna barvy nebo domény typu aktiva se projeví u všech aktiv daného typu v síti reality. Před uložením zkontrolujte, zda nastavení odpovídá vašemu záměru pro celý typ.

Krok 5 – Výsledná síť reality

Po nastavení domén a typů aktiv přejděte do záložky SÍŤ REALITY a zkontrolujte výsledek.

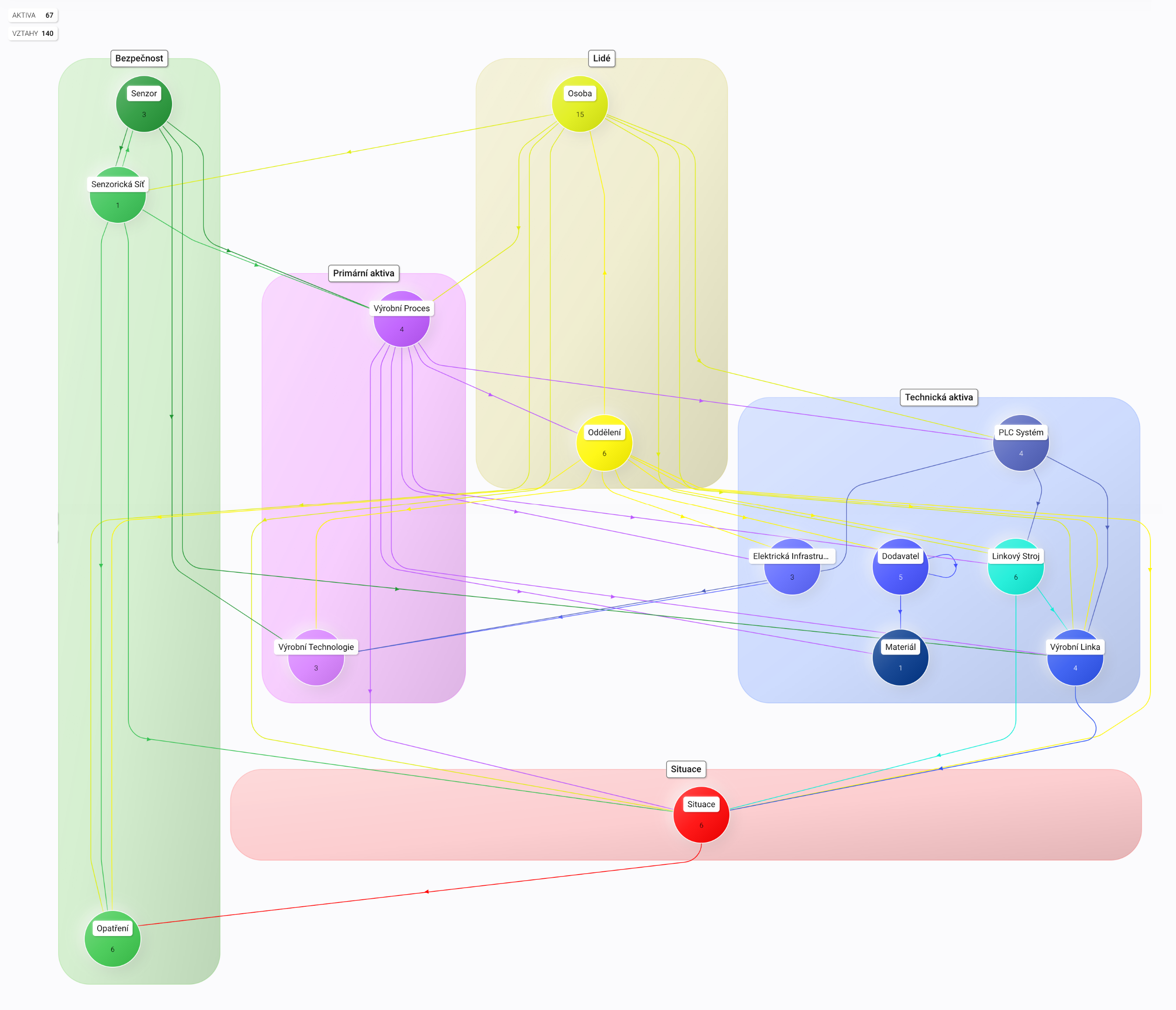

Výsledná síť reality výrobního podniku s barevně odlišenými doménami

Myšlenkový proces

Na první pohled by mělo být z barevného rozložení patrné, co je primární aktivum, kdo jsou lidé, co jsou situace a co technická podpora. Pokud síť reality na první pohled není čitelná, pravděpodobně chybí správné přiřazení domén nebo je příliš mnoho aktiv bez zorganizování do skupin.

Krok 6 – Práce se skupinami

Při rozsáhlé síti reality je praktické rozdělit ji na skupiny podle vlastních kritérií.

Klíčová funkce

Skupiny umožňují zacílit pohled na konkrétní část sítě reality bez ztráty kontextu celku. Různé role uživatelů pak mohou spravovat různé skupiny – vedoucí výroby vidí svou skupinu strojů a lidí, BOZP manažer vidí skupinu bezpečnostních aktiv a situací.

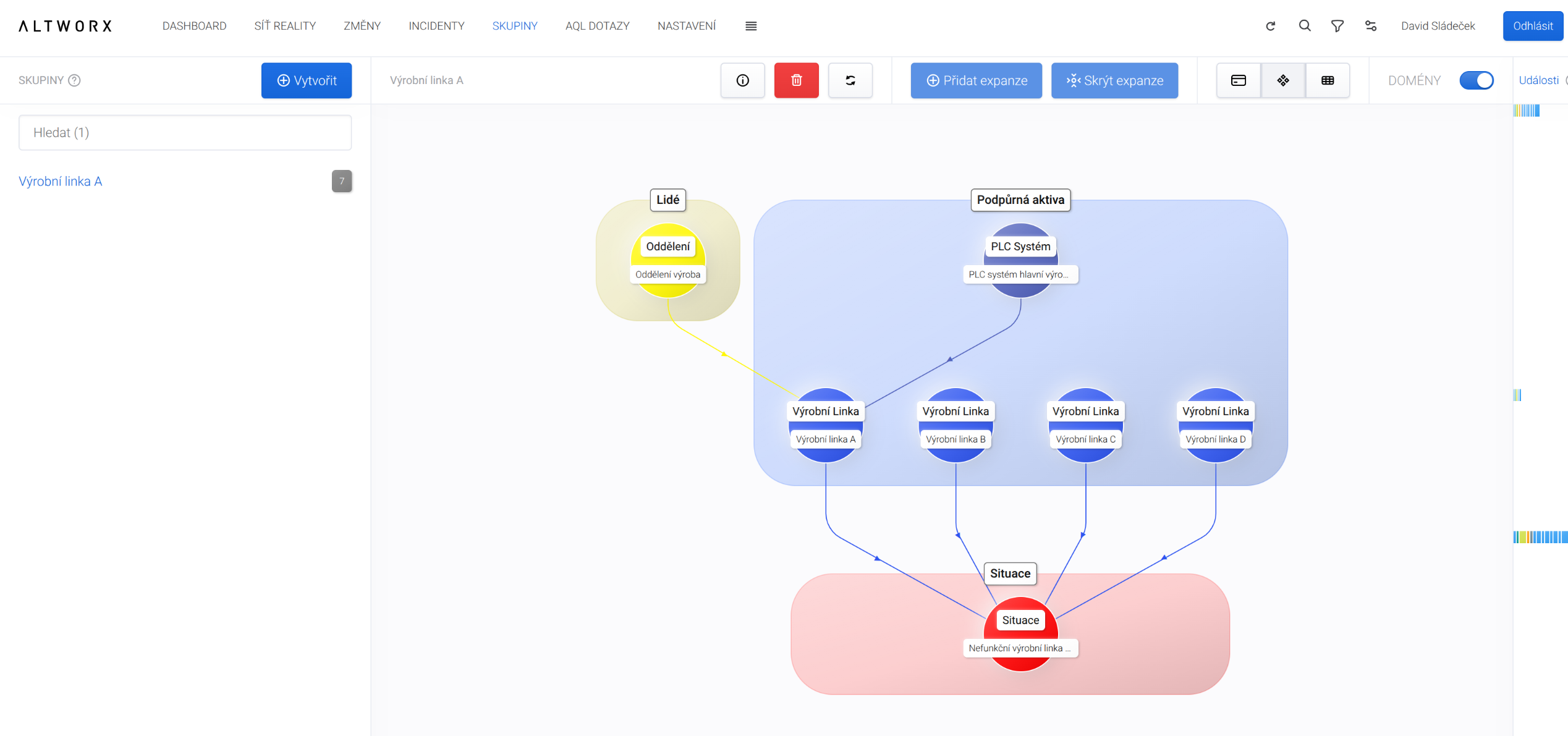

Skupina Výrobní linka A s přehledem nejbližšího okolí aktiv

U vybrané skupiny si otevřete nejbližší okolí aktiva – zobrazí se pouze bezprostřední vazby bez rušivého kontextu celé sítě. Tento pohled je ideální pro analýzu dopadů situace na konkrétní část provozu.

Co jsme vytvořili

Prošli jste celým procesem vytvoření sítě reality pro příklad výrobního podniku:

✅ Vytvořili jste hierarchii primárních a podpůrných aktiv, lidí a situací

✅ Definovali jste hrany zachycující skutečné vztahy a závislosti v podniku

✅ Nastavili jste domény a typy aktiv pro přehlednou vizualizaci

✅ Rozdělili jste síť do skupin pro efektivní práci různých rolí

Dalším krokem je modelování story pro klíčové situace – začněte kapitolou Modelování událostí, incidentů a story.
